AutoCAD 2010: Giải Pháp Thiết Kế Đồ Họa Tối Ưu Cho Máy Cấu Hình Thấp

Trong bối cảnh công nghệ phần mềm thiết kế (CAD) liên tục cập nhật với những tính năng đồ sộ đòi hỏi phần cứng đắt tiền, AutoCAD 2010 vẫn sừng sững như một “tượng đài” về sự ổn định và hiệu quả. Dù đã ra mắt hơn một thập kỷ, phiên bản này của Autodesk vẫn là lựa chọn hàng đầu cho các kiến trúc sư, kỹ sư xây dựng và đặc biệt là sinh viên Việt Nam đang sở hữu những bộ máy tính có cấu hình khiêm tốn.

Tại bài viết này, đội ngũ biên tập của Thủ Thuật sẽ phân tích chuyên sâu lý do tại sao AutoCAD 2010 vẫn đáng dùng, đi sâu vào các công nghệ cốt lõi và hướng dẫn chi tiết quy trình cài đặt để tối ưu hóa hiệu suất làm việc của bạn.

Vì sao AutoCAD 2010 vẫn giữ vững vị thế?

Được phát triển bởi Autodesk, AutoCAD 2010 không chỉ là một công cụ vẽ kỹ thuật đơn thuần mà còn đánh dấu bước chuyển mình quan trọng của ngành CAD với sự ra đời của Vẽ tham số (Parametric Drawing) và Thiết kế tự do (Free-form Design).

Khác với các phiên bản mới (như 2023, 2024) thường yêu cầu dung lượng RAM lớn và card đồ họa chuyên dụng, AutoCAD 2010 tập trung vào sự tối giản. Nó giải quyết triệt để vấn đề “giật lag” khi xử lý các bản vẽ 2D phức tạp hoặc mô hình 3D cơ bản trên các hệ điều hành Windows cũ (XP, 7) và hoạt động mượt mà ngay cả trên Windows 10/11 thông qua chế độ tương thích. Đây chính là giải pháp cân bằng hoàn hảo giữa hiệu năng và chi phí phần cứng.

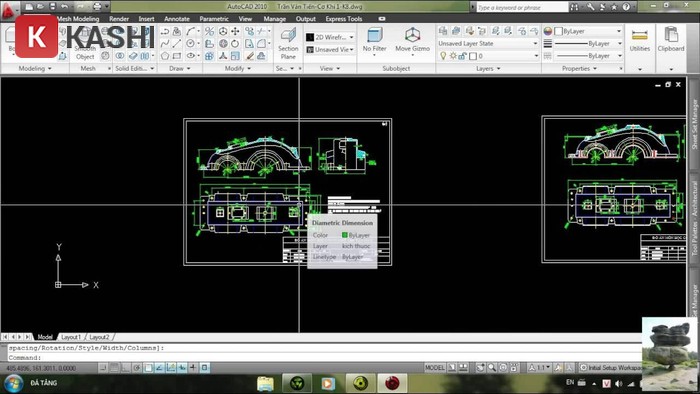

Giao diện phần mềm AutoCAD 2010 với thanh Ribbon trực quan

Phân tích chuyên sâu các tính năng công nghệ

Dưới góc độ kỹ thuật, AutoCAD 2010 sở hữu những cải tiến mang tính nền tảng mà các phiên bản sau này vẫn kế thừa. Dưới đây là những tính năng “đắt giá” nhất:

1. Công nghệ Vẽ tham số (Parametric Drawing)

Đây được xem là tính năng đột phá nhất của phiên bản 2010, thay đổi hoàn toàn tư duy thiết kế thủ công sang tự động hóa một phần.

• Ràng buộc hình học (Geometric Constraints): Cho phép bạn khóa mối quan hệ giữa các đối tượng (ví dụ: hai đường thẳng luôn song song, hoặc hai đường tròn luôn đồng tâm) bất kể bạn di chuyển chúng đi đâu.
• Ràng buộc kích thước (Dimensional Constraints): Khi bạn thay đổi giá trị kích thước, hình học của đối tượng sẽ tự động biến đổi theo. Điều này giúp các kỹ sư tiết kiệm hàng giờ đồng hồ khi phải sửa đổi bản vẽ theo yêu cầu khách hàng.

2. Mô hình hóa dạng lưới (Free-Form 3D Mesh Modeling)

Trước đây, vẽ 3D trên CAD khá cứng nhắc. Với AutoCAD 2010, công cụ Mesh Modeling cho phép người dùng thao tác “mềm” hơn. Bạn có thể vuốt, kéo, nắn các bề mặt khối 3D linh hoạt tựa như nhào nặn đất sét. Tính năng này cực kỳ hữu ích cho các nhà thiết kế nội thất khi cần phác thảo nhanh các vật thể có hình dáng hữu cơ (organic shapes) phức tạp.

3. Tối ưu hóa định dạng PDF

Quy trình làm việc (workflow) của các kỹ sư thường xuyên phải chuyển đổi giữa file CAD (.dwg) và PDF. AutoCAD 2010 đã nâng cấp đáng kể khả năng này:

• Chất lượng xuất file: File PDF xuất ra có độ phân giải cao hơn, dung lượng nhẹ hơn và hỗ trợ hiển thị TrueType fonts rõ nét, không bị lỗi font tiếng Việt.
• PDF Underlay: Bạn có thể chèn một file PDF vào bản vẽ CAD như một lớp nền tham chiếu, và quan trọng nhất là có thể bắt điểm (Snap) trực tiếp trên các đối tượng của file PDF đó.

4. Giao diện Ribbon và hỗ trợ in 3D

• Giao diện Ribbon: Thay vì các thanh menu cổ điển, Ribbon nhóm các lệnh theo tác vụ (Draw, Modify, Annotation…) giúp người mới bắt đầu dễ dàng làm quen. Tuy nhiên, người dùng lâu năm vẫn có thể chuyển về giao diện “AutoCAD Classic” quen thuộc chỉ với vài cú click.
• In 3D: Khả năng kết nối trực tiếp với các dịch vụ in 3D giúp hiện thực hóa mô hình thiết kế nhanh chóng, phục vụ tốt cho quá trình tạo mẫu thử (prototyping).

Yêu cầu cấu hình hệ thống (Khuyến nghị từ chuyên gia)

Điểm mạnh lớn nhất của AutoCAD 2010 là yêu cầu phần cứng cực kỳ “dễ thở”. Theo trải nghiệm thực tế của đội ngũ Thủ Thuật, phần mềm này chạy tốt trên hầu hết các laptop văn phòng hiện nay.

Cấu hình cho Windows 32-bit (x86)

Phù hợp cho các máy tính đời cũ, RAM thấp.

• Hệ điều hành: Windows 7, Windows XP (SP2/SP3), Windows Vista. (Trên Windows 10/11 cần chạy chế độ Compatibility).
• CPU: Intel Pentium 4 hoặc AMD Athlon Dual Core (tốc độ tối thiểu 3.0 GHz).
• RAM: Tối thiểu 2GB (Khuyến nghị 4GB nếu làm việc với nhiều layer).
• Ổ cứng: Trống ít nhất 1GB cho bộ cài.
• Màn hình: Độ phân giải 1024 x 768 True Color.

Cấu hình cho Windows 64-bit (x64)

Phù hợp cho máy tính hiện đại, xử lý bản vẽ lớn.

• Hệ điều hành: Windows 7, XP Pro x64, Vista, Windows 10, Windows 11.
• CPU: AMD Athlon 64, Opteron hoặc Intel Xeon/Pentium 4 có hỗ trợ EM64T.
• RAM: Tối thiểu 2GB (Khuyến nghị 4GB – 8GB để đa nhiệm mượt mà).
• Card đồ họa: Hỗ trợ Direct3D 9 hoặc 10 (Khuyến nghị card rời NVIDIA/AMD nếu làm 3D).
• Ổ cứng: Trống ít nhất 1.5GB.

Hướng dẫn cài đặt AutoCAD 2010 chuẩn kỹ thuật

Để đảm bảo phần mềm hoạt động ổn định lâu dài và tránh các lỗi bản quyền (License error) hoặc lỗi thiếu file .dll, bạn hãy thực hiện chính xác theo các bước sau:

Bước 1: Chuẩn bị môi trường cài đặt

• Tải bộ cài đặt phù hợp (32-bit hoặc 64-bit) từ nguồn uy tín.
• Quan trọng: Ngắt kết nối Internet và tắt tạm thời Windows Defender/Antivirus. Điều này ngăn chặn việc hệ thống xóa nhầm các file thực thi trong quá trình cài đặt.
• Kiểm tra máy đã cài đặt .NET Framework 3.5 chưa (đây là thành phần bắt buộc cho AutoCAD 2010).

Bước 2: Giải nén file

• Sử dụng WinRAR hoặc 7-Zip để giải nén. Tuyệt đối không chạy file Setup.exe trực tiếp từ trong file nén vì sẽ gây lỗi đường dẫn tạm (Temp folder).

Bước 3: Khởi chạy trình cài đặt

• Truy cập thư mục vừa giải nén, tìm file Setup.exe.
• Click chuột phải và chọn Run as Administrator (Chạy dưới quyền quản trị) để cấp đủ quyền ghi file vào hệ thống.

Bước 4: Thiết lập thông số

• Tại màn hình chào mừng, chọn Install Products.
• Chọn vùng lãnh thổ (Region): Vietnam hoặc United States > Nhấn Next.
• Đọc và chấp nhận điều khoản sử dụng (License Agreement).

Bước 5: Nhập thông tin bản quyền

• Điền thông tin người dùng (Organization/User).
• Nhập Serial Number và Product Key (thông tin này thường nằm trong file text đi kèm bộ cài hoặc trên vỏ hộp đĩa bản quyền).
• Kiểm tra lại đường dẫn cài đặt (Mặc định là ổ C, nên giữ nguyên để đảm bảo tính ổn định).

Bước 6: Hoàn tất

• Nhấn Install và chờ đợi (khoảng 10-15 phút).
• Sau khi cài xong, hệ thống có thể yêu cầu khởi động lại. Hãy Restart máy để Registry được cập nhật đầy đủ.

Kết luận

Trong thế giới công nghệ thay đổi từng ngày, AutoCAD 2010 là minh chứng rõ ràng nhất cho giá trị của sự ổn định và tối ưu. Không cần một cỗ máy “khủng”, bạn vẫn có thể tạo ra những bản vẽ kỹ thuật chính xác, chuyên nghiệp nhờ vào các tính năng như Vẽ tham số hay PDF Underlay.

Đây là công cụ lý tưởng cho sinh viên kỹ thuật mới nhập môn, các kỹ sư hiện trường sử dụng laptop cấu hình thấp, hoặc những người hoài cổ yêu thích giao diện Classic. Hy vọng bài viết của Thủ Thuật đã giúp bạn hiểu rõ hơn về phiên bản này và tự tin cài đặt thành công.

Nếu bạn gặp bất kỳ khó khăn nào trong quá trình cài đặt hoặc sử dụng, đừng ngần ngại để lại bình luận phía dưới. Cộng đồng của chúng tôi luôn sẵn sàng hỗ trợ!

Tài liệu tham khảo

1. Autodesk Knowledge Network – System requirements for AutoCAD 2010.
2. Cộng đồng người dùng AutoCAD Việt Nam (CADViet) – Các thủ thuật tối ưu CAD đời cũ.
3. Tài liệu hướng dẫn sử dụng AutoCAD 2010 – Nhà xuất bản Giao Thông Vận Tải.
4. The Verge & TechCrunch – Archives on CAD software evolution.
